光譜儀器是進行研究和物質的光譜分析的裝置，各種光學儀器成像的清晰度不僅要從幾何光學的定律來考慮，選擇透鏡焦距、多個透鏡的組合等，最終還要受光的衍射現象的限制。1958年我國研制了第一臺光譜儀器，近幾十年來，在激光技術、電子技術及新型光電子元件等的推動下，光譜儀器有了很大發展，為了滿足不同的需要，光柵光譜儀的狹縫寬度在一定范圍是可選擇的。下面我們就來了解下其中海洋光學的HR2000+系列光譜儀：采用刻線密度為600mm-1的光柵和5μm的狹縫的組合，可以檢測起始波長為400nm，光柵光譜的范圍是437nm，即從400nm~837nm的光譜范圍的光，并且分辨率可高達到0.32nm。
色散是指光柵光譜儀分開波長的能力。光譜儀的倒線色散是可計算的：
Δλ/ΔX=dcosβ/mF

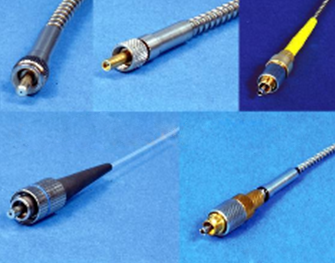

圖3、SMA905光纖接口
其中Δλ表示沿單色儀的焦平面改變距離X所引起的波長變化，ΔX表示在在焦平面方向改變的距離，d為光柵常數，β為衍射角，F(xiàn)為系統的有效焦距，此處的m表示衍射的級次。
帶寬是指在忽略光學像差、衍射、掃描方法、探測器像素寬度、狹縫高度和照明均勻性的情況下，光柵對給定光源輸出的光譜寬度。它是倒線色散和狹縫寬度的乘積。
對于光纖光譜儀來說待測光由光纖引入，通過入射狹縫進入光譜儀。海洋光學的光譜儀大多采用SMA905光纖接口連接，而光譜儀器的應用越來越廣泛得到了很好的發展。我們公司對此也有了一定的研發和成果。
