積分球安裝姿態的測量方法
發布時間： 2015-06-03 瀏覽次數: 作者：卓定科技
我們在選擇積分球時通常會對積分球系統的測量方法進行一定的考察，故了解測量過程、測量系統的組成是非常必要的。在積分球的測量過程中，首先需要檢查系統的完好性，檢查環境是否符合要求，下面就由我們來一起探討：
在LM-79-08里面，出于燈具熱流路徑的考慮，故而對積分球安裝姿態提出了明確要求。一盞尺寸較大的燈具，當我們把其側向垂直擺放并點亮時，整個燈具發光面都工作。所以其下部發熱而產生的熱空氣上升，會使燈具上部除了承受本部位的發熱量以外，還要接受來自下部上流的熱空氣而產生的熱量，其溫度會比下部明顯升高。這就會造成整個燈具的燈座面發熱不均勻，無法按照設計狀態進行工作，影響其光輸出和色溫。

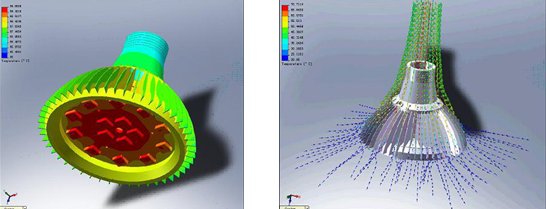

燈罩發熱分布示意圖 燈具熱流路徑示意圖
基于此，我們在測量燈具時，如果條件許可，應盡量保持燈具正常使用時的安裝姿態，這樣其測量值與實際使用時的光輸出值才能更加接近。LM-79-08里面用兩個圖片做了說明。對于4π測量方法，燈具放置在球心，燈具發光面向下，不改變熱流路徑；對于2π測量方法，燈具放置在積分球的頂部，使發光面向下，也不改變其正常工作時的熱流路徑。所以我們在選擇積分球時，通常也應該關注燈具的安裝姿態是否正確。
