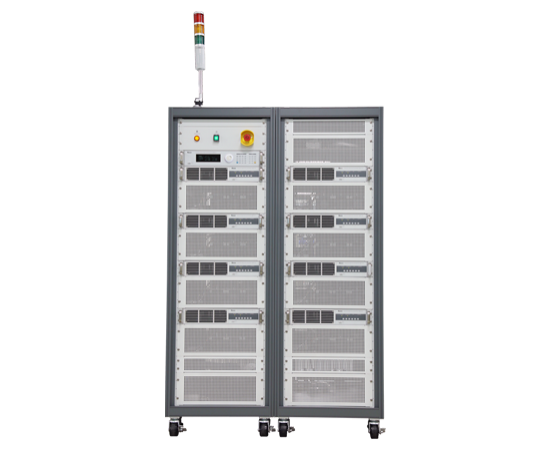

- 名稱：能源回收式電池模組測試系統MODEL 17020E
- 型號：17020E
- 品牌：Chroma
- 描述：Chroma 17020E 系統是專門為二次電池組測試 而開發的高精密設備，適合用于電池組續航力試驗、產品進出貨檢驗...
服務熱線：021-54382635
產品概述
主要特點
選型指南
資料下載
Chroma 17020E 系統是專門為二次電池組測試 而開發的高精密設備，適合用于電池組續航力試驗、產品進出貨檢驗、設計驗證、電池組生產線上測試等用途。
針對電池測試做了三段安全設計，具備軟件對待 測物通訊保護，韌體過電壓、過電流、等異常檢 出功能，多種硬件保護回路，確保測試過程無安全疑慮。
Chroma 17020E系統具備各自獨立2/4通道的設計，可支援多組的不同特性的電池組充放電測 試，可完全獨立操作，可達到設備高利用率。
搭配Battery Pro軟件，具備彈性的編程功能，可 進行各通道完全獨立測試，符合電池組高容制與多樣化的需求。具備資料保存機制，當遇到計算機 硬件若有異常或瞬時斷電異常，可將資料保存于存儲器不遺失并記錄中斷狀態，重新啟動后可選 擇繼續測試。
高精準度的輸出與量測規格保障測試質量，具備 無接縫式充放電轉換功能，可于編程中設定動態的行車曲線，模擬實際電動車對電池組的實際使 用狀態。
鑒于能源議題，系統采用可回收能源設計架構， 將電池組放電產生的電能回收到市電或直接轉移到需要充電的電池組，解決放電時能量虛耗的問 題，符合環保觀念的生產方式，為使用者帶來龐 大的經濟效應。
操作模式：定電流/定電壓/定功率放電 通道功率：10kW/20kW/30kW/40kW/ 50kW/60kW/70kW/80kW (可并聯) 通道電壓 : 60V/100V/200V 通道電流：100A/200A/300A/400A/ 500A/600A/700A/800A (可并聯)
電池放電能量回收效率達85%
具備并聯功能
模擬動態功率/電流充放電
高精準度電流電壓量測
快速充電與放電間電流切換，過程不中斷
充放電模式轉換時(CC-CV-CP)，電流平順 無突波
報表資料分析
支援斷電資料復歸
獨立通道保護
規格表
|
Model
|
17020E
|
|
Channel
|
2
|
4
|
2
|
2
|
4
|
2
|
4
|
|
Max. Power/parallel
|
20kW
|
40kW
|
40kW
|
20kW
|
40kW
|
20kW
|
40kW
|
|
Voltage
|
60V
|
60V
|
60V
|
100V
|
100V
|
200V
|
200V
|
|
Max Current
|
720A
|
720A
|
720A
|
400A
|
400A
|
200A
|
400A
|
|
|
|
|
|
|
|
|
|
(Parallelable)
|
(Parallelable)
|
(Parallelable)
|
(Parallelable)
|
(Parallelable)
|
(Parallelable)
|
(Parallelable)
|
|
Charge/Discharge Mode per channel
|
|
Voltage Range
|
0V~60Vdc
|
0V~60Vdc
|
0V~60Vdc
|
0V~100Vdc
|
0V~100Vdc
|
0V~200Vdc
|
0V~200Vdc
|
|
Maximum Current
|
180A
|
180A
|
360A
|
100A
|
100A
|
100A
|
100A
|
|
Max Power
|
10kW
|
10kW
|
20kW
|
10kW
|
10kW
|
10kW
|
10kW
|
|
CC mode accuracy
|
0.1% stg.+0.05%F.S.
|
|
Current Resolution
|
10mA
|
10mA
|
10mA
|
5mA
|
5mA
|
15mA
|
15mA
|
|
CV mode accuracy
|
0.1% stg.+0.05% F.S.
|
|
Voltage Resolution
|
2mV
|
2mV
|
2mV
|
3mV
|
3mV
|
3mV
|
3mV
|
|
CP mode accuracy
|
0.2% stg.+0.1% F.S.
|
|
Power Resolution
|
0.3W
|
0.3W
|
0.3W
|
0.5W
|
0.5W
|
1.5W
|
1.5W
|
|
Measurement
|
|
Voltage range
|
0V~60Vdc
|
0V~60Vdc
|
0V~60Vdc
|
0V~100Vdc
|
0V~100Vdc
|
0V~200Vdc
|
0V~200Vdc
|
|
Voltage accuracy
|
0.02% rdg.+0.02% rng.
|
|
Voltage resolution
|
2mV
|
2mV
|
2mV
|
3mV
|
3mV
|
3mV
|
3mV
|
|
Current range
|
72A/180A
|
72A/180A
|
144A/360A
|
36A/100A
|
36A/100A
|
36A/100A
|
36A/100A
|
|
Current accuracy
|
0.05% rdg.+0.05% rng.
|
|
Current resolution
|
10mA
|
10mA
|
10mA
|
5mA
|
5mA
|
3mA
|
3mA
|
|
Power range
|
10,000W
|
10,000W
|
20,000W
|
10,000W
|
10,000W
|
10,000W
|
10,000W
|
|
Power accuracy
|
0.07% rdg.+0.07% rng.
|
|
Power resolution
|
0.3W
|
0.3W
|
0.3W
|
0.3W
|
0.3W
|
0.3W
|
0.3W
|
|
Temperature Coef?cient
|
|
Voltage/Current
|
|
|
|
50ppm/?C
|
|
|
|
|
Other
|
|
Protection
|
OVP, UVP, OCP, OQP, OTP, ODVP, UDVP, ODCP, UDCP
|
|
Ef?ciency (Typical)
|
85%
|
|
Interface
|
Ethernet
|
|
Operating Temperature
|
0?C~40?C & 0~90RH%
|
|
Humidity
|
-40?C~85?C (Storage)
|
|
AC input
|
3Φ 200~220Vac ± 10% VLL/3Φ 380~400Vac ± 10% VLL/ 47~63Hz for input AC power
|
|
Safety & EMC
|
N/A
|
|
Dimension
|
1826mm x 600mm x 1000mm (H x W x D)
|
|
Weight (master/slave)
|
260/250 kg
|
390/380 kg
|
260/250 kg
|
260/250 kg
|
390/380 kg
|
260/250 kg
|
390/380 kg
|
